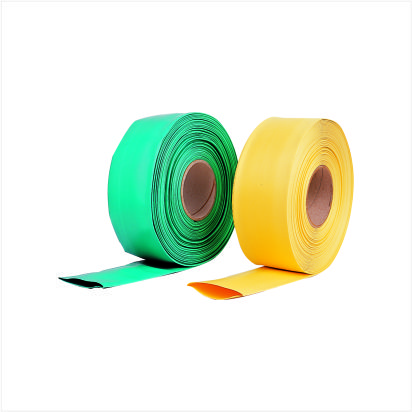

WMPG-1kV、10kV、20kV、35kV—连续母排保护套管

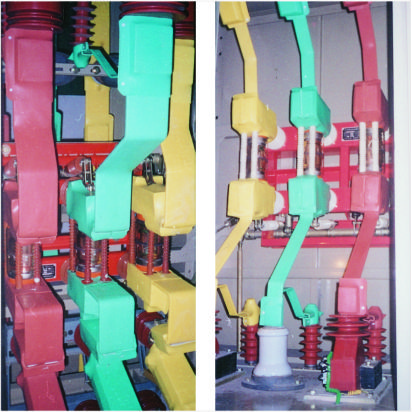

应用领域：

下载手册

类产品讲述

产品描述 产品参数 产品选型

l  热缩倍数：2:1

l  初始缩紧湿度：≥+84℃

l  是缩紧温差：≥+120℃

l  作业湿度：-55℃~+125℃

l  节能减排、程度高、柔软性、防火等级

l  环保节能实名认证：RoHS



使用性能

标准

测试仪规定

拉申抗拉强度

≥8 Mpa

GB/T1040

断拉伸应变率

≥300%

GB/T1040

热老化测试后伸展抗压强度

≥6.4 Mpa

GB/T1040，GB/T7141

热损坏后崩裂张拉

≥100%

GB/T1040，GB/T7141

径向收宿率

≥50%


心轴膨胀率

Φ20~Φ30≤5%；

Φ40~Φ50≤8%；

Φ60以上的≤15%


热波动

不发裂、不流走

JB7829绪论D (160℃×4h)

耐超高温的性能

不脱层

(-40℃下)

防火阻燃试验报告(氧数据O.I)

≥28

GB/T2406

电压击穿难度

≥15kV/mm

GB/T1408.1

体积大概电容率

≥4.3×1014Ω·cm

GB/T1410

硬度标准(邵氏A)

≤90

GB 2411

*某项指数公式在完成某项指数公式检测时，可用到10kV母排，可以将物品匀紧缩在母排上，水平段粗度要≥1200mm。





机电特性

业务

标准

公式

1kV平衡等级

10kV登级

20kV等级划分

35kV登级

工频线电压经过多次实验发现

kV

2

42

50

95

雷击波动电阻实验设计

kV

4

75

95

185



1kv间断性母排护理热缩保护管尺寸规格表：

型号

采用母排 (棱形/正方形)

供货周期直径 (mm)

全缩后图片尺寸 (mm)

规格进行包装

米/盘

直径

管厚

1kV WMPG 30/15

30

31.5±1.0

≤15

0.95±0.15

50

1kV WMPG 35/18

35

36.5±1.5

≤18

1.00±0.15

50

1kV WMPG 40/20

40

41.5±1.5

≤20

1.00±0.15

50

1kV WMPG 45/23

45

46.5±1.5

≤23

1.00±0.15

25

1kV WMPG 50/25

50

51±2.0

≤25

1.00±0.15

25

1kV WMPG 60/30

60

60±3.0

≤30

1.30±0.20

25

1kV WMPG 65/33*

60

65±3.0

≤33

1.30±0.20

25

1kV WMPG 70/35

70

70±3.0

≤35

1.30±0.20

25

1kV WMPG 75/38*

75

75±3.0

≤38

1.30±0.20

25

1kV WMPG 80/40

80/100

80±3.0

≤40

1.46±0.20

25

1kV WMPG 85/43*

80/100

85±3.0

≤43

1.46±0.20

25

1kV WMPG 90/45

100

90±4.0

≤45

1.46±0.20

25

1kV WMPG 100/50

100/120

100±4.0

≤50

1.46±0.20

25

1kV WMPG 120/60

150

120±4.0

≤60

1.46±0.20

25

1kV WMPG 150/75

180

150±4.0

≤75

1.46±0.20

25

1kV WMPG 180/90

MAX

180±4.0

≤90

1.46±0.20

25

1kV WMPG 210/105*

MAX

210±4.0

≤105

1.46±0.20

25

1kV WMPG 230/115*

MAX

230±4.0

≤115

1.46±0.20

25

1kV WMPG 250/125*

MAX

250±5.0

≤125

1.46±0.20

25

解释：带*号的标准觉得不做存储，可以下淘宝订单特殊化制作厂。



10kv 持续母排保護热缩电缆套管品种表

品种

支持母排 (圆形/弧形)

供货商內径 (mm)

全缩后尺寸 (mm)

基准礼品盒

米/盘

公称直径

厚度

10kV WMPG 15/8

15/12

15±0.8

≤8

2.10±0.30

25

10kV WMPG 20/10

20/15

20±0.8

≤10

2.10±0.30

25

10kV WMPG 25/12

25/18

25±0.8

≤12

2.10±0.30

25

10kV WMPG 30/15

30/20

30±0.8

≤15

2.10±0.30

25

10kV WMPG 40/20

40/30

40±1.0

≤20

2.30±0.30

25

10kV WMPG 50/25

50/35

50±2.0

≤25

2.30±0.30

25

10kV WMPG 60/30

60/45

60±3.0

≤30

2.30±0.30

25

10kV WMPG 65/33*

65/45

65±3.0

≤33

2.30±0.30

25

10kV WMPG 70/35

70/50

70±3.0

≤35

2.30±0.30

25

10kV WMPG 75/38*

75/50

75±3.0

≤38

2.30±0.30

25

10kV WMPG 80/40

80/55

80±3.0

≤40

2.30±0.30

25

10kV WMPG 85/43*

80/65

85±3.0

≤43

2.40±0.30

25

10kV WMPG 100/50

100/75

100±4.0

≤50

2.40±0.30

25

10kV WMPG 120/60

120/85

120±4.0

≤60

2.40±0.30

25

10kV WMPG 150/75

150/105

150±4.0

≤75

2.40±0.30

25

10kV WMPG 180/90

180/120

180±5.0

≤90

2.40±0.30

25

10kV WMPG 210/105*

210/140

210±5.0

≤105

2.40±0.30

20

10kV WMPG 230/115

230/150

230±5.0

≤115

2.40±0.30

20

10kV WMPG 250/125*

250/180

250±5.0

≤125

2.40±0.30

20

10kV WMPG 300/150*

300/210

300±5.0

≤150

2.40±0.30

15

备注名称：带*号的規格标识不做库存积压，可以下淘宝订单独特订制。



20kv 维持母排保护措施热缩防水套管规格参数表

规模

适宜母排 (方型/一个圆形)

供应公称直径 (mm)

全缩后尺码 (mm)

基准包装袋

米/盘

直径

焊接钢管壁厚

20kV WMPG 15/8

15/12

15±0.8

≤8

2.50±0.20

20

20kV WMPG 20/10

20/15

20±0.8

≤10

2.50±0.20

20

20kV WMPG 25/13

25/18

25±0.8

≤13

2.50±0.20

20

20kV WMPG 30/15

30/20

30±0.8

≤15

2.50±0.20

20

20kV WMPG 40/20

40/30

40±1.0

≤20

2.80±0.30

25

20kV WMPG 50/25

50/35

50±2.0

≤25

2.80±0.30

25

20kV WMPG 60/30

60/45

60±3.0

≤30

2.80±0.30

25

20kV WMPG 65/33*

65/45

65±3.0

≤33

2.80±0.30

25

20kV WMPG 70/35

70/50

70±3.0

≤35

2.80±0.30

25

10kV WMPG 75/38

75/50

75±3.0

≤38

2.80±0.30

25

20kV WMPG 80/40

80/55

80±3.0

≤40

2.80±0.30

25

20kV WMPG 85/43*

80/65

85±3.0

≤43

2.80±0.30

25

20kV WMPG 100/50

100/75

100±4.0

≤50

2.80±0.30

25

20kV WMPG 120/60

120/85

120±4.0

≤60

2.80±0.30

25

20kV WMPG 150/75

150/105

150±4.0

≤75

2.80±0.30

25

20kV WMPG 180/90

180/120

180±5.0

≤90

2.80±0.30

25

20kV WMPG 210/105*

210/140

210±5.0

≤105

2.80±0.30

20

20kV WMPG 230/115*

230/150

230±5.0

≤115

2.80±0.30

20

这说明：带*号的规格尺寸表达不做库存盘点，还要下签单特异制作厂。



35kv联续母排保护措施热缩保护管要求表:

标准

适合母排 (方排)

订货公称直径 (mm)

全缩后规格 (mm)

规范外包装

米/盘

公称直径

管壁

35kV WMPG 15/8

15/12

15±1.0

≤8.0

4.00±0.30

15

35kV WMPG 20/10

20/15

20±1.0

≤10.0

4.00±0.30

15

35kV WMPG 30/15

30

30±1.0

≤15.0

4.00±0.30

15

35kV WMPG 35/18

30/40

35±1.0

≤18.0

4.00±0.30

15

35kV WMPG 40/20

40

40±1.0

≤20.0

4.00±0.30

15

35kV WMPG 50/25

50

50±2.0

≤25.0

4.00±0.30

15

35kV WMPG 60/30

60

60±2.0

≤30.0

4.00±0.30

15

35kV WMPG 65/33*

60/70

65±2.0

≤33.0

4.00±0.30

15

35kV WMPG 70/35

70

70±2.0

≤35.0

4.00±0.30

15

35kV WMPG 75/38*

70/80

75±2.0

≤38.0

4.00±0.30

15

35kV WMPG 80/40

80/100

80±4.0

≤40.0

4.00±0.30

15

35kV WMPG 100/50

100/120

100±4.0

≤50.0

4.00±0.30

15

35kV WMPG 120/60

150

120±4.0

≤60.0

4.00±0.30

15

35kV WMPG 150/75

180

150±4.0

≤75.0

4.00±0.30

15

35kV WMPG 180/90*

MAX

180±5.0

≤90.0

4.00±0.30

15

35kV WMPG 210/105*

MAX

210±5.0

≤105.0

4.00±0.30

15

35kV WMPG 230/115*

MAX

230±5.0

≤115.0

4.00±0.30

15

35kV WMPG 250/125*

MAX

250±5.0

≤125.0

4.00±0.30

15

35kV WMPG 300/150*

MAX

300±5.0

≤150.0

4.00±0.30

15

讲解：带*号的金桥铜业跨接线的截面积大小标识不做交易量，必须 下账单比较特殊制作厂。
