RSFR-(2X)125G——阻燃热缩管

应用领域:

下载手册

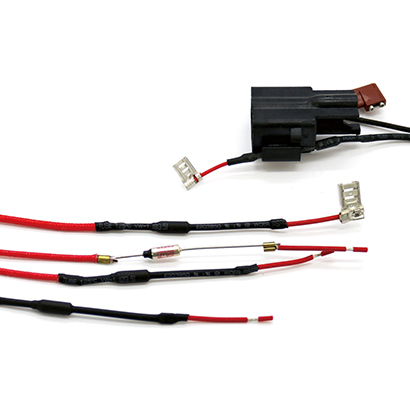

防火阻燃性好热缩管由幅射交连聚烯烃的材料包括,理化检验机制性能参数成绩突出,具体功能键是整车线束爱护、拼接件的电绝缘性,焊点防腐处理防锈防腐处理,机制爱护等。防火阻燃性好形态需要很好的地爱护输油管线与元元件,广用来小轿车零组件爱护、港口码头、无人机制造技术等域。

新产品特性:

l  实施标准:UL224,CAN/CSA C22.2 NO198.1-99

l  热缩倍数:2:1

l  防潮、环保健康

l  开始和结束伸缩温:≥+84℃

l  基本伸缩工作温度:≥+125℃

l  运用平均温度:-55℃~+125℃

l  环保健康标淮:RoHS

l  准则背景颜色图片:黑、白、红、黄、绿、蓝等十二种全球准则背景颜色图片



功效

完成指标

应力测试办法

拉长构造

≥10.4 MPa

ASTM D 2671

断了拉伸应变率

≥200%

ASTM D 2671

破裂后肌肉拉伸挠度

≥7.3 MPa

158℃×168h

衰老后裂开拉伸应变率

 ≥100%

158℃×168h

心轴发展率

-5%~+5%

ASTM D 2671

难燃性

VW-1

ASTM D 2671 C法

耐电流(600V)

2500 V,1min 不穿透

UL224

热击穿硬度(与耐输出功率二选一)

≥15kV/mm

ASTM D 149

体型大小电阻器率

≥1014 Ω·cm

IEC 60093



规格参数

交货公称直径(mm)

全缩后规格 (mm)

标准的木箱

/

采用规模

(mm)

內径

管厚

Φ0.6/0.40

0.90±0.20

≤0.40

0.33±0.10

200

0.4~0.7

Φ0.8/0.50

1.10±0.20

≤0.50

0.33±0.10

200

0.6~0.8

Φ1.0/0.65

1.50±0.20

≤0.65

0.36±0.10

200

0.75~0.9

Φ1.5/0.85

2.00±0.20

≤0.85

0.36±0.10

200

0.95~1.4

Φ2.0/1.00

2.50±0.20

≤1.00

0.45±0.10

200

1.1~1.8

Φ2.5/1.30

3.00±0.20

≤1.30

0.45±0.10

200

1.35~2.3

Φ3.0/1.50

3.50±0.20

≤1.50

0.45±0.10

200

1.6~2.7

Φ3.5/1.80

4.00±0.20

≤1.80

0.45±0.10

200

1.85~3.2

Φ4.0/2.00

4.70±0.20

≤2.00

0.45±0.10

200

2.1~3.6

Φ4.5/2.30

5.00±0.20

≤2.30

0.45±0.10

100

2.35~4.0

Φ5.0/2.50

5.50±0.20

≤2.50

0.56±0.10

100

2.6~4.5

Φ6.0/3.00

6.50±0.20

≤3.00

0.56±0.10

100

3.1~5.4

Φ7.0/3.50

7.50±0.30

≤3.50

0.56±0.10

100

3.7~6.3

Φ8.0/4.00

8.50±0.30

≤4.00

0.56±0.10

100

4.2~7.2

Φ9.0/4.50

9.50±0.30

≤4.50

0.56±0.10

100

4.7~8.0

Φ10/5.00

10.50±0.30

≤5.00

0.56±0.10

100

5.2~9.0

Φ11/5.50

11.50±0.30

≤5.50

0.56±0.10

100

5.7~10

Φ12/6.00

12.50±0.30

≤6.00

0.56±0.10

100

6.2~11

Φ13/6.50

13.50±0.30

≤6.50

0.56±0.10

100

6.7~12

Φ14/7.00

14.50±0.30

≤7.00

0.70±0.10

100

7.3~13

Φ15/7.50

15.50±0.40

≤7.50

0.70±0.10

100

7.8~14

Φ16/8.00

16.50±0.40

≤8.00

0.70±0.10

100

8.3~15

Φ17/8.50

17.50±0.40

≤8.50

0.70±0.10

100

8.8~16

Φ18/9.00

19.00±0.50

≤9.00

0.70±0.10

100

9.3~17

Φ20/10.0

22.00±0.50

≤10.0

0.80±0.15

100

10.4~19

Φ22/11.0

24.00±0.50

≤11.0

0.80±0.15

100

11.4~21

Φ25/12.5

26.00±0.50

≤12.5

0.90±0.15

50

12.8~24

Φ28/14.0

29.00±0.50

≤14.0

0.90±0.15

50

14.4~29

Φ30/15.0

31.50±1.00

≤15.0

0.90±0.15

50

16~29

Φ35/17.5

36.50±1.00

≤17.5

1.00±0.15

50

18~34

Φ40/20.0

41.50±1.00

≤20.0

1.00±0.15

50

21~39

Φ45/22.0

46.50±1.50

≤22.5

1.00±0.20

25

23.5~44

Φ50/25.0

≥50

≤25.0

1.10±0.20

25

26~49

Φ60/30.0

≥60

≤30.0

1.10±0.15

25

35~50

Φ70/35.0

≥70

≤35.0

1.20±0.15

25

40~60

Φ80/40.0

≥80

≤40.0

1.30±0.20

25

45~70

Φ90/45.0

≥90

≤45.0

1.30±0.20

25

50~80

Φ100/50.0

≥100

≤50.0

1.30±0.20

25

55~85

Φ120/60.0

≥120

≤60.0

1.30±0.20

25

65~100

Φ150/75.0

≥150

≤75.0

1.30±0.20

25

80~120

Φ180/90.0

≥180

≤90.0

1.30±0.20

25

85~150

Φ210/105

≥210

≤105

1.30±0.30

25

110~180

Φ230/105

≥230

≤115

1.30±0.30

25

120~210

Φ250/125

≥250

≤125

1.30±0.30

25

130~230

Φ300/150

≥300

≤150

1.30±0.30

25

160~250
