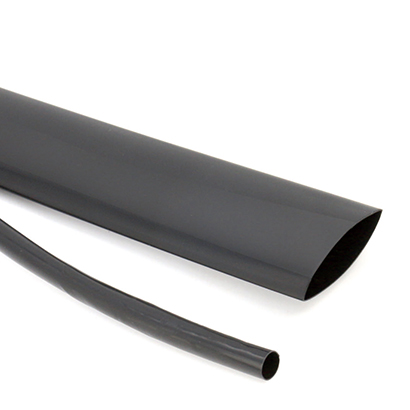

无卤非难燃薄型型热缩管由扩散交连聚烯烃板材分为，物理电气成套优点和缺点优秀，薄型型厚度的优点和缺点更合适对袖珍型网上功率器件来进行爱护，货品存在低溫伸缩，无卤节能减排优点和缺点，主耍适用于整车线束爱护、进行联接件的电耐压、焊点防腐涂料防腐涂料、机戒安全防护网等。
的产品特色：
l 来执行的标准：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩功率：2:1
l 起讫缩水温差：≥+70℃
l 可以内缩摄氏度：≥+105℃
l 应用温差：-55℃~+105℃
l 无卤、低烟、甘平、细腻
l 干净规范：RoHS、IPC/JEDEC-J-STD-709、H类用料
l 规范样色：黑、白、红、黄、绿、蓝等10种国.际规范样色
性能方面 | 因素 | 检测技术 |
拉长密度 | ≥10.4 MPa | ASTM D 2671 |
断开伸展率 | ≥200% | ASTM D 2671 |
径向变化规律率 | -5%~+5% | ASTM D 2671 |
耐电压降(额定的线电压300V) | 1500 V，1min 不损坏 | UL224 |
体积大小阻值率 | ≥1014 Ω·cm | IEC 60093 |
要求 | 采购內径 (mm) | 全缩后规格尺寸 (mm) | 标准内包装 米/盘 | 适宜範圍 (mm) | |
直径 | 管壁 | ||||
Φ0.6CB | 0.90±0.20 | ≤0.40 | 0.20±0.10 | 200 | 0.5~0.7 |
Φ0.8CB | 1.10±0.20 | ≤0.50 | 0.20±0.10 | 200 | 0.6~0.9 |
Φ1.0CB | 1.40±0.20 | ≤0.65 | 0.20±0.10 | 200 | 0.85~1.1 |
Φ1.5CB | 1.90±0.20 | ≤0.85 | 0.20±0.10 | 200 | 1.0~1.5 |
Φ2.0CB | 2.40±0.20 | ≤1.00 | 0.22±0.10 | 200 | 1.3~2.0 |
Φ2.5CB | 2.90±0.20 | ≤1.30 | 0.25±0.10 | 200 | 1.5~2.5 |
Φ3.0CB | 3.40±0.20 | ≤1.50 | 0.28±0.10 | 200 | 1.8~3.0 |
Φ3.5CB | 3.90±0.20 | ≤1.80 | 0.28±0.10 | 200 | 2.0~3.5 |
Φ4.0CB | 4.40±0.20 | ≤2.00 | 0.30±0.10 | 100 | 2.3~4.0 |
Φ4.5CB | 4.90±0.20 | ≤2.30 | 0.30±0.10 | 100 | 2.5~4.5 |
Φ5.0CB | 5.50±0.20 | ≤2.50 | 0.32±0.10 | 100 | 3.0~5.0 |
Φ6.0CB | 6.50±0.20 | ≤3.00 | 0.32±0.10 | 100 | 3.5~5.5 |
Φ7CB | 7.50±0.30 | ≤3.50 | 0.32±0.10 | 200 | 4.0~6.5 |
Φ8CB | 8.50±0.30 | ≤4.00 | 0.32±0.10 | 200 | 4.5~7.5 |
Φ9CB | 9.50±0.30 | ≤4.50 | 0.35±0.10 | 200 | 5.0~8.5 |
Φ10CB | 10.50±0.30 | ≤5.00 | 0.35±0.10 | 200 | 5.5~9.5 |
Φ11CB | 11.50±0.30 | ≤5.50 | 0.40±0.10 | 200 | 6.0~10.5 |
Φ12CB | 12.50±0.30 | ≤6.00 | 0.40±0.10 | 200 | 6.5~11.5 |
Φ13CB | 13.50±0.30 | ≤6.50 | 0.40±0.10 | 200 | 7.0~12.5 |
Φ14CB | 14.50±0.30 | ≤7.00 | 0.40±0.10 | 200 | 7.5~13.5 |
Φ15CB | 15.50±0.40 | ≤7.50 | 0.40±0.10 | 200 | 8.0~14.5 |
Φ16CB | 16.50±0.40 | ≤8.00 | 0.40±0.10 | 200 | 8.5~15.5 |
Φ17CB | 17.50±0.40 | ≤8.50 | 0.40±0.10 | 200 | 9.0~16.5 |
Φ18CB | 18.50±0.40 | ≤9.00 | 0.42±0.10 | 200 | 10.0~17.5 |
Φ20CB | 20.50±0.50 | ≤10.0 | 0.45±0.10 | 200 | 11.0~18.5 |
Φ22CB | 22.50±0.50 | ≤11.0 | 0.45±0.10 | 200 | 12.5~20.5 |
Φ25CB | 25.50±0.50 | ≤12.5 | 0.45±0.10 | 100 | 14.0~22.5 |
微信备注：其他一些尺寸可订做。
