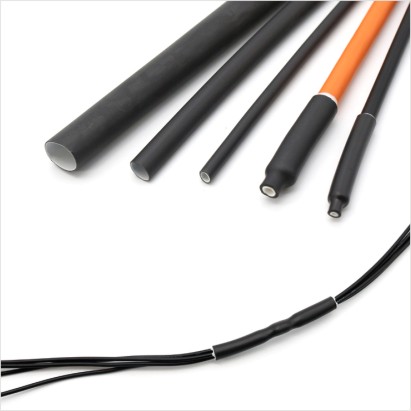

SBRS-(4X)GRF—4:1汽车线束用高阻燃双壁管

应用领域:

下载手册

热缩功率:4:1

起止弯曲高温:≥+70℃

已经内缩气温:≥+125℃

在使用环境温度:-45℃~+125℃

抗太阳极为线、高阻燃等级

环境规格:RoHS

条件色彩:最外层咖啡色,里边乳白色


表皮技术工艺指标图

耐磨性

目标

试验检测技术

伸拉标准

≥10.4 MPa

ASTM D 2671

破裂长度率

≥200%

ASTM D 2671

热老旧化后抗弯强度

≥7.3 MPa

158℃×168h

热损坏后脱落长度率

≥100%

158℃×168h

心轴转变 率

-8%~+8%

ASTM D 2671

防火阻燃性

根据

ASTM D 2671 B法

损坏难度

≥15kV/mm

IEC 60243

体积大小电阻值率

≥1014 Ω·cm

IEC 60093



熔接胶技木指标体系

机械性能

统计指标

可靠性试验做法

软化点

95±5℃

ASTM E 28

亲水性树脂性

0.2%

ASTM D 570

分离难度(PE)

≥120N/25mm

ASTM D 1000

剥离技术力度(Al)

≥80N/25mm

ASTM D 1000


规格尺寸

订货內径
(mm)

全缩后厚度 (mm)

的标准封装

/

公制

英制

直径

年均总管壁

胶层管壁

Φ4.0

2/13

≥4.0

≤0.95

1.40±0.30

0.60±0.20

1.22

Φ6.0

1/4

≥6.0

≤1.27

1.70±0.30

0.80±0.20

1.22

Φ8.0

5/16

≥8.0

≤1.65

2.00±0.30

0.95±0.20

1.22

Φ10.0

2/5

≥10.0

≤2.00

2.30±0.40

1.10±0.20

1.22

Φ12.0

1/2

≥12.0

≤2.41

2.45±0.40

1.20±0.20

1.22

Φ18.0

3/4

≥18.0

≤4.45

2.60±0.40

1.34±0.30

1.22
