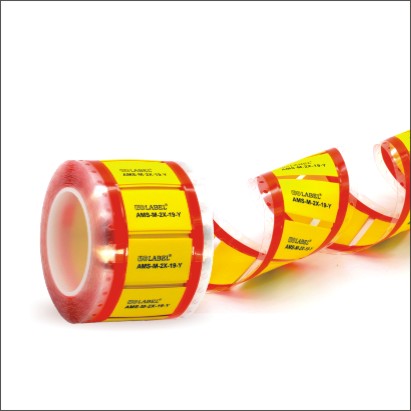

AMS—军标级热缩标识管

应用领域：

下载手册

物品文章的话

产品描述 产品参数 产品选型

l  热缩系数：2:1, 3:1

l  始点缩水温湿度：≥+85°C

l  非常做收缩温暖：≥+135°C

l  运用摄氏度：–55°C~+135°C

l  高厚实，质轻，阻燃性

l  干净标：RoHS

l  标淮彩色：黄、白（沒有彩色可定制）


耐热性

指标体系

试验台办法

弯曲抗弯强度

≥10.3 MPa

ISO 37

断开生长率

≥200%

ISO 37

损坏后伸展強度

≥6.9 MPa

ISO 188(175℃×168h)

受损后折断拉伸应变率

≥100%

ISO 188(175℃×168h)

阻燃等级性

VW-1

UL224

轴上转化率

2X:-10%~+1%，3X:-15%~+5%

UL224(200℃×3 min)

热撞击

无裂缝、无滴落

UL224(250℃×4h)

冷弯超材料

无裂口

UL224(-55℃×1h)

容易容重

＜0.5%

ASTM D 570

击穿电压硬度

≥19.7 MV/m

IEC 60243

体积计算阻值率

≥1014 Ω·cm

IEC 60093


M-2X（二倍统一性厚度）年纪表

号码

订购编号

购货宽度 (mm)

全缩后尺码 (mm)

直径

压扁屏幕宽度匹配

三层管壁

全缩公称直径

双层管厚

1

AMS-M-2X-1.6-

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

2

AMS-M-2X-2.4-

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

3

AMS-M-2X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

4

AMS-M-2X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

5

AMS-M-2X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

6

AMS-M-2X-9.5-

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

7

AMS-M-2X-12.7-

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

8

AMS-M-2X-19-

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

9

AMS-M-2X-25-

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

10

AMS-M-2X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

11

AMS-M-2X-51-

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

12

AMS-M-2X-76-

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09



M-3X（几倍统一性厚度）标准表

项目编号

进货代碼

订货宽度 (mm)

全缩后尺寸图 (mm)

公称直径

压扁横向

双层线路厚度

全缩內径

三层管厚

1

AMS-M-3X-1.6-

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

2

AMS-M-3X-2.4-

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

3

AMS-M-3X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

4

AMS-M-3X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

5

AMS-M-3X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤2.13

0.71±0.06

6

AMS-M-3X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

7

AMS-M-3X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤4.23

0.80±0.07

8

AMS-M-3X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

9

AMS-M-3X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

10

AMS-M-3X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

11

AMS-M-3X-51-

53.0±0.56

83.9±0.9

0.57±0.10

≤17.2

0.90±0.08

12

AMS-M-3X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09
