该设备为塑料设备壳联系器，体积大概小，屏幕实际效果远高于塑胶材料设备壳类设备。该设备2芯、3芯和4芯协调一致型制作能最好应用狹窄办公空间的应用。

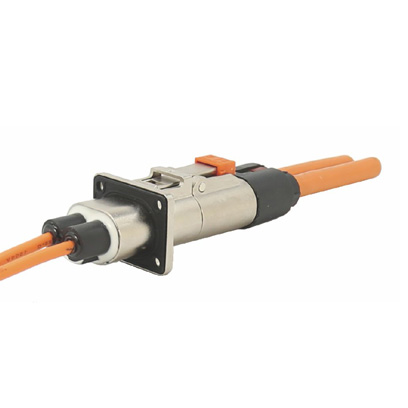

HPL36系联系器是专门针对新燃料各类汽车普通小功率运用软件设计的市场上策划方案。包括运用软件在PDU、柜式空调、PTC、DC/DC、液压油泵、汽泵、除霜器、慢充等专用设备上。1、机电特征参数
■额定容量电阻：800V DC
■額定瞬时电流(做工作周围环境温30℃)：
20A(适用电线2.5mm²)
25A(自适应拖链电缆4.0mm²)
40A(自适应电缆线6.0mm²)
60A(替换低压电缆10mm²)
■隔热电阻器：≥2000MΩ
■耐 压：2750V AC
2、其余技术指标
■防火定级：IP67
■的环境平均温度：-40℃～+125℃
■连入器芯数：两芯、三芯、四芯
■配线品种：两芯2.5～10mm²、三芯、四芯2.5~6mm²
■电磁能闭屏：360°闭屏
■机器生命：≥200次
3、板材及单单从表面解决
■电机外壳涂料：锌各种合金
■壳体表面处理：镀镍或其他
■绝缘体材料：PA66
■难燃中等级：UL94V-0
■插针及插孔村料：铜镍钢
■的表面治理 ：镀银
■密封带体：硅产品

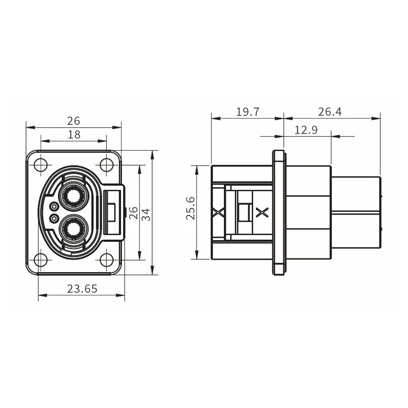

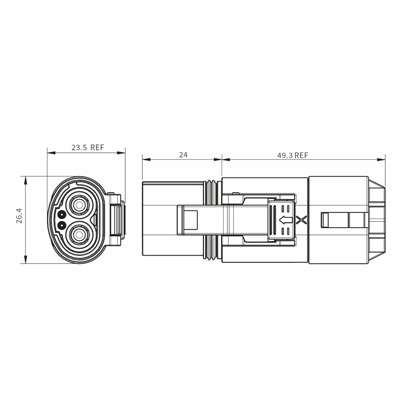

两芯
| 号码 | 备货技术参数 | 物料介绍 | 适应电线电缆型号规格 |
| 1 | HPL36-02*-61-2.5 | 插板/ 2芯/高电压互锁 | 2.5mm²非拦截线 |
| 2 | HPL36-02*-61-4 | 插头/ 2芯/超高压互锁 | 4mm²非手机屏蔽线 |
| 3 | HPL36-02*-61-6 | 插排/ 2芯/超高压互锁 | 6mm²非闭屏线 |
| 4 | HPL36-02*-61-10 | 插板/ 2芯/高压电互锁 | 10mm²非屏避线 |
| 5 | HPL36-62*-61-2.5 | 电源线插头/ 2芯/高电压互锁 | 2.5mm²屏蔽了线 |
| 6 | HPL36-62*-61-4 | 插座/ 2芯/髙压互锁 | 4mm²屏幕线 |
| 7 | HPL36-62*-61-6 | 充电插头/ 2芯/髙压互锁 | 6mm²屏蔽了线 |
| 8 | HPL36-62*-61-10 | 插头线/ 2芯/压力互锁 | 10mm²闭屏线 |
| 9 | HPL36-02*-60-2.5 | 插座开关/ 2芯/无高压变压器互锁 | 2.5mm²非手机屏蔽线 |
| 10 | HPL36-02*-60-4 | 插座开关/ 2芯/无各类高压互锁 | 4mm²非屏幕线 |
| 11 | HPL36-02*-60-6 | 插座就多留几个/ 2芯/无直流电互锁 | 6mm²非闭屏线 |
| 12 | HPL36-02*-60-10 | 插头/ 2芯/无高压电互锁 | 10mm²非闭屏线 |
| 13 | HPL36-62*-60-2.5 | 插孔/ 2芯/无压力互锁 | 2.5mm²屏避线 |
| 14 | HPL36-62*-60-4 | 充电插头/ 2芯/无各类高压互锁 | 4mm²屏蔽掉线 |
| 15 | HPL36-62*-60-6 | 充电插头/ 2芯/无各类高压互锁 | 6mm²屏蔽了线 |
| 16 | HPL36-62*-60-10 | 插孔/ 2芯/无超高压互锁 | 10mm²手机屏蔽线 |
阐明：“*”代表英语键位，有X、Y、U三种类型键位选。

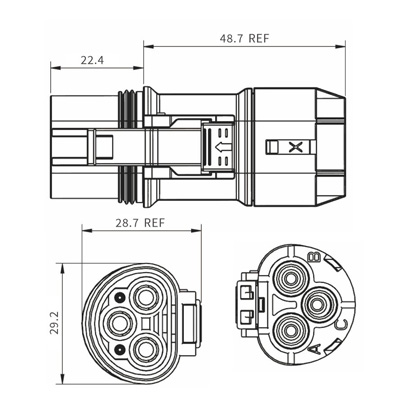

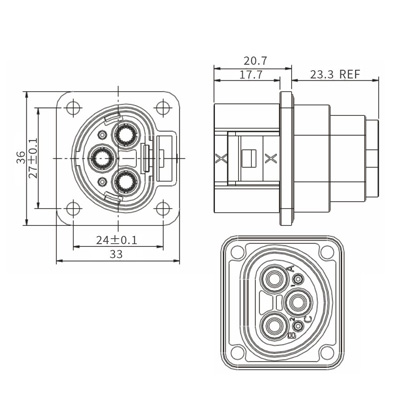

三芯
| 顺序号 | 定购型号查询 | 品牌描写 | 更换电线电缆金桥铜业跨接线的截面积大小 |
| 1 | HPL36-03*-41-2.5 | 插排/ 3芯/高压低压互锁 | 2.5mm²非闭屏线 |
| 2 | HPL36-03*-41-4 | 墙壁插座/ 3芯/高压变压器互锁 | 4mm²非屏幕线 |
| 3 | HPL36-03*-41-6 | 插座开关/ 3芯/油田互锁 | 6mm²非手机屏蔽线 |
| 4 | HPL36-63*-41-10 | 插头线/ 3芯/高电压互锁 | 2.5mm²禁掉线 |
| 5 | HPL36-63*-41-2.5 | 电源线/ 3芯/直流电互锁 | 4mm²屏弊线 |
| 6 | HPL36-63*-41-4 | 充电插头/ 3芯/高压电互锁 | 6mm²屏蔽了线 |
| 7 | HPL36-03*-40-6 | 插座面板/ 3芯/无高压低压互锁 | 2.5mm²非屏幕线 |
| 8 | HPL36-03*-40-10 | 插头/ 3芯/无油田互锁 | 4mm²非屏避线 |
| 9 | HPL36-03*-40-2.5 | 插排/ 3芯/无各类高压互锁 | 6mm²非屏弊线 |
| 10 | HPL36-63*-40-4 | 插头/ 3芯/无高压互锁 | 2.5mm²闭屏线 |
| 11 | HPL36-63*-40-6 | 插头/ 3芯/无高压互锁 | 4mm²屏幕线 |
| 12 | HPL36-63*-40-10 | 插头/ 3芯/无高压互锁 | 6mm²屏蔽了线 |
说明书怎么写：“*”体现键位，有X、Y、U多种键位使用。

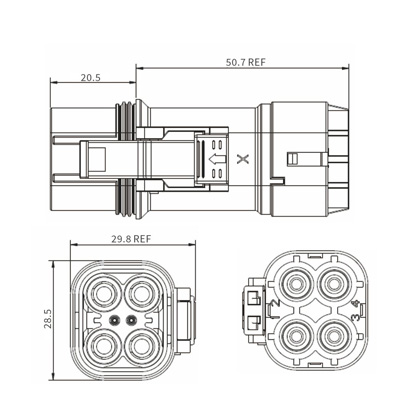

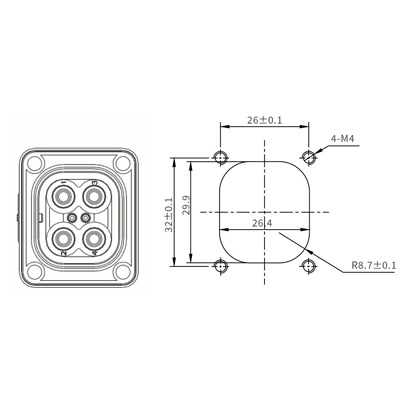

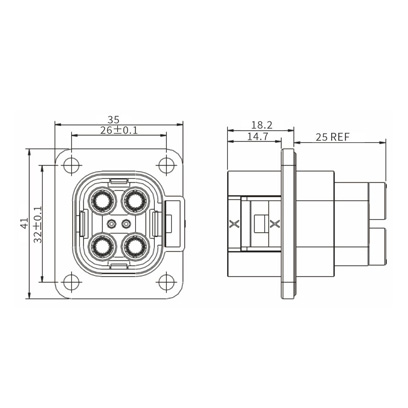

四芯
| 顺序号 | 定购机型 | 企业产品叙说 | 匹配线览的规格 |
| 1 | HPL36-04*-41-2.5 | 插座就多留几个/ 4芯/直流高压互锁 | 2.5mm²非屏蔽了线 |
| 2 | HPL36-04*-41-4 | 插板/ 4芯/高压变压器互锁 | 4mm²非屏避线 |
| 3 | HPL36-04*-41-6 | 排插/ 4芯/压力互锁 | 6mm²非屏蔽掉线 |
| 4 | HPL36-64*-41-10 | 充电插头/ 4芯/直流电互锁 | 2.5mm²屏幕线 |
| 5 | HPL36-64*-41-2.5 | 插销/ 4芯/油田互锁 | 4mm²拦截线 |
| 6 | HPL36-64*-41-4 | 插口/ 4芯/高压力互锁 | 6mm²闭屏线 |
| 7 | HPL36-04*-40-6 | 插板/ 4芯/无压力互锁 | 2.5mm²非禁掉线 |
| 8 | HPL36-04*-40-10 | 插座就多留几个/ 4芯/无油田互锁 | 4mm²非屏弊线 |
| 9 | HPL36-04*-40-2.5 | 插排/ 4芯/无高压力互锁 | 6mm²非关闭线 |
| 10 | HPL36-64*-40-4 | 插头/ 4芯/无高压互锁 | 2.5mm²闭屏线 |
| 11 | HPL36-64*-40-6 | 插头/ 4芯/无高压互锁 | 4mm²屏蔽了线 |
| 12 | HPL36-64*-40-10 | 插头/ 4芯/无高压互锁 | 6mm²关闭线 |
证明：“*”带表键位，有X、Y、U几种键位取舍。
选型说明
| 商品代碼 | HPL36 |
| 0 | 0-家用插座 6-插口 |
| 2 | 芯数：2-两芯 |
| * | 防误插键位：X-X键位 Y-Y键位 U-U键位 |
| 61 | 60-不用高电压互锁 61-带高电压互锁 |
| 4 | 2.5-支持线径2.5mm² 4-支持线径4mm² 6-更换线径6mm² 10-更换线径10mm² |
| N | 仅能插销，缺编：关闭掉线 N：非关闭掉线 |
| 產品编号 | HPL36 |
| 0 | 0-插座开关 6-电源插头 |
| 3 | 芯数： 3-三芯 4-四芯 |
| * | 防误插键位：X-X键位 Y-Y键位 U-U键位 |
| 41 | 41-没有进行各类高压互锁 40-带进行各类高压互锁 |
| 4 | 2.5-匹配线径2.5mm² 4-匹配线径4mm² 6-匹配线径6mm² |
| N | 只能电源线，缺编：屏弊线 N：非屏弊线 |
