1、电力属性
■ 功率交流电压：1000V DC
■ 额定负载感应电流(工作的周围环境溫度30℃)：
80A(适应通信电缆16mm²)
120A(匹配电线电缆25mm²)
150A(兼容性测试电揽35mm²)
200A(匹配电览50mm²)
■ 绝缘内阻：≥2000MΩ（常态化）
■ 耐 压：3000V AC
2、的主要参数
■防护栏高等级：IP67
■环镜温度湿度：-40℃～+125℃
■对接器芯数：两芯、三芯
■配线外形尺寸：16～50mm²
■自动化寿命短：≥200次
3、用料及外表面进行处理
■隔绝体建材：PA66
■阻燃剂等级保护：UL94 V-0
■插针及插孔的材料：铜合金材料
■端子排面上工作：镀银
■密封盖体：硅生橡胶

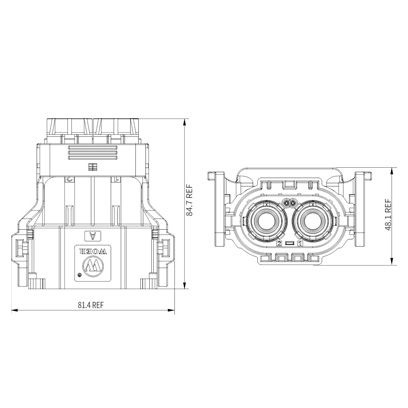

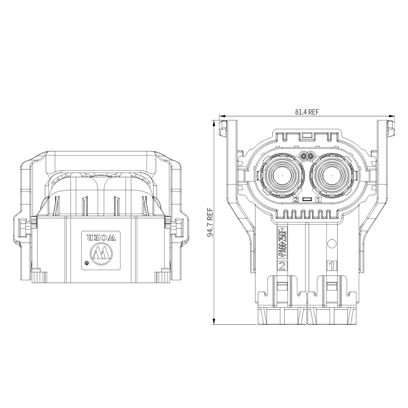

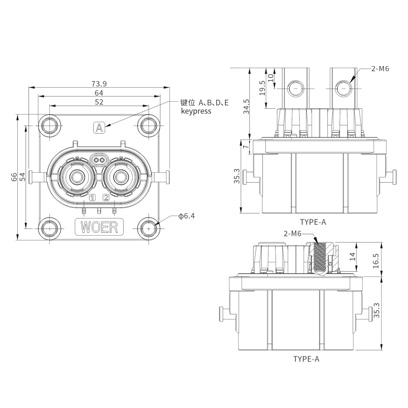

HV800两芯
| 顺序号 | 定货形号 | 好产品形容 | 适用电力电缆年纪 |
| 1 | HV80062*HC16 | 直插销/接16mm²屏蔽了线/带高电压互锁 | 16mm²屏弊线 |
| 2 | HV80062*NC16 | 直电源插头/接16mm²闭屏线/不用直流高压互锁 | 16mm²手机屏蔽线 |
| 3 | HV80062*HC25 | 直插销/接25mm²关闭线/带压力互锁 | 25mm²禁掉线 |
| 4 | HV80062*NC25 | 直电源插座/接25mm²闭屏线/不用直流高压互锁 | 25mm²闭屏线 |
| 5 | HV80062*HC35 | 直电源线/接35mm²屏蔽掉线/带压力互锁 | 35mm²闭屏线 |
| 6 | HV80062*NC35 | 直插孔/接35mm²屏避线/没有直流高压互锁 | 35mm²手机屏蔽线 |
| 7 | HV80062*HC50 | 直插座/接50mm²屏蔽了线/带压力互锁 | 50mm²拦截线 |
| 8 | HV80062*NC50 | 直插座/接50mm²屏蔽掉线/没有进行高压互锁 | 50mm²闭屏线 |
| 9 | HV80082*HC16 | 弯电源插座/接16mm²闭屏线/带直流高压互锁 | 16mm²禁掉线 |
| 10 | HV80082*NC16 | 弯电源线/接16mm²禁掉线/不用超高压互锁 | 16mm²闭屏线 |
| 11 | HV80082*HC25 | 弯电源线插头/接25mm²手机屏蔽线/带髙压互锁 | 25mm²关闭线 |
| 12 | HV80082*NC25 | 弯电源线/接25mm²关闭线/不用直流高压互锁 | 25mm²闭屏线 |
| 13 | HV80082*HC35 | 弯电源插头/接35mm²屏蔽掉线/带髙压互锁 | 35mm²闭屏线 |
| 14 | HV80082*NC35 | 弯电源插头/接35mm²手机屏蔽线/不加各类高压互锁 | 35mm²屏幕线 |
| 15 | HV80082*HC50 | 弯充电插头/接50mm²屏避线/带高压低压互锁 | 50mm²关闭线 |
| 16 | HV80082*NC50 | 弯插孔/接50mm²闭屏线/不加进行高压互锁 | 50mm²闭屏线 |
| 17 | HV80002*HH | 电插座/接铜排/带各类高压互锁 | 接铜排 |
| 18 | HV80002*NH | 插排/接铜排/不用进行高压互锁 | 接铜排 |
| 19 | HV80002*HY | 插板/内英制螺纹/带高压低压互锁 | 接M6内螺母 |
| 20 | HV80002*NY | 插座面板/内管螺纹/不用髙压互锁 | 接M6内螺母 |

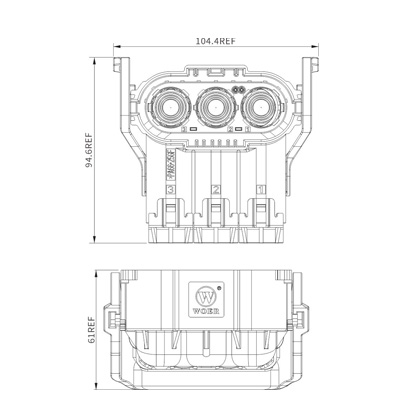

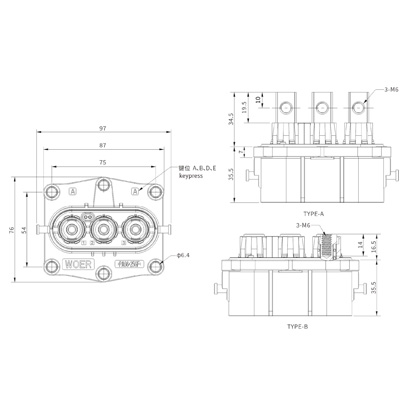

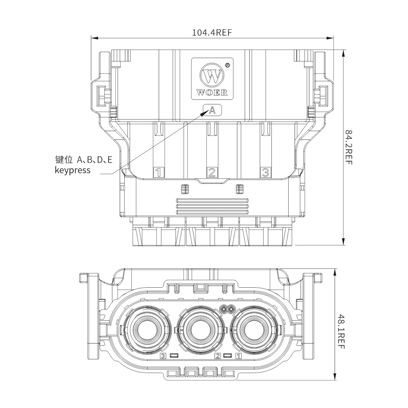

HV800三芯
| 序号顺序 | 备货型號 | 品牌描绘 | 更换电力电缆规模 |
| 1 | HV80063*HC16 | 直电源线/接16mm²屏避线/带高压电互锁 | 16mm²禁掉线 |
| 2 | HV80063*NC16 | 直充电插头/接16mm²屏幕线/没有高电压互锁 | 16mm²手机屏蔽线 |
| 3 | HV80063*HC25 | 直电源插座/接25mm²闭屏线/带髙压互锁 | 25mm²关闭线 |
| 4 | HV80063*NC25 | 直插头线/接25mm²屏蔽了线/没有高电压互锁 | 25mm²屏弊线 |
| 5 | HV80063*HC35 | 直电源插座/接35mm²关闭线/带髙压互锁 | 35mm²关闭线 |
| 6 | HV80063*NC35 | 直电源插座/接35mm²屏蔽了线/不用高压力互锁 | 35mm²屏蔽掉线 |
| 7 | HV80063*HC50 | 直电源插头/接50mm²屏幕线/带油田互锁 | 50mm²手机屏蔽线 |
| 8 | HV80063*NC50 | 直充电插头/接50mm²屏弊线/不用进行高压互锁 | 50mm²拦截线 |
| 9 | HV80083*HC16 | 弯插座/接16mm²屏弊线/带高压电互锁 | 16mm²禁掉线 |
| 10 | HV80083*NC16 | 弯充电插头/接16mm²屏蔽了线/没有油田互锁 | 16mm²屏蔽了线 |
| 11 | HV80083*HC25 | 弯电源线/接25mm²关闭线/带高电压互锁 | 25mm²屏弊线 |
| 12 | HV80083*NC25 | 弯插口/接25mm²禁掉线/没有髙压互锁 | 25mm²屏幕线 |
| 13 | HV80083*HC35 | 弯电源插座/接35mm²拦截线/带髙压互锁 | 35mm²屏蔽掉线 |
| 14 | HV80083*NC35 | 弯充电插头/接35mm²屏避线/不加超高压互锁 | 35mm²屏弊线 |
| 15 | HV80083*HC50 | 弯电源线/接50mm²手机屏蔽线/带油田互锁 | 50mm²关闭线 |
| 16 | HV80083*NC50 | 弯插口/接50mm²关闭线/没有超高压互锁 | 50mm²屏幕线 |
| 17 | HV80003*HH | 插座就多留几个/接铜排/带超高压互锁 | 接铜排 |
| 18 | HV80003*NH | 电源插座/接铜排/不加高压低压互锁 | 接铜排 |
| 19 | HV80003A*HY | 家用插座/内外螺纹/带高压低压互锁 | 接M6内螺母 |
| 20 | HV80003A*NY | 插座就多留几个/内英制螺纹/不加高压电互锁 | 接M6内螺母 |
选项说明
| 企业产品系类 | HV800 |
| 0 | 0-活套法兰盘装有电源插头线(配插针) 6-直电源插头线(配插孔) 8-弯电源插头线(配插孔) |
| 2 | 芯数：2-两芯 3-三芯 |
| A | 防误插键位：A-A键位 B-B键位 D-D键位 |
| H | 高电压互锁：H-带高电压互锁 N-不用高电压互锁 |
| C25 | H-铜排扁型孔夹紧接线端子（只限插头） Y-铜排内内螺纹绝缘端子（仅能插座就多留几个） C*-压接法缆接插件 *意味着匹配电缆线尺寸 * C16-适用16每多平方米米数据线 C25-适用25每多平方米米数据线 C35-匹配35平方和米电缆 C50-匹配50平方和米电缆 |
