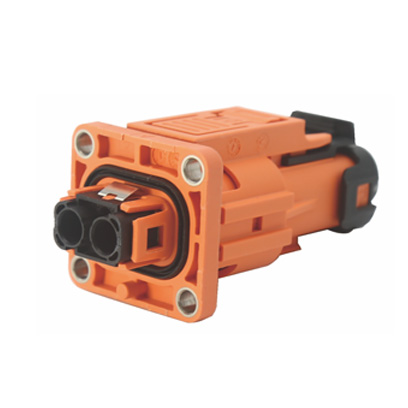

本产品是一款用于电动车、混合动力汽车市场的塑胶外壳高压互锁连接器，主要应用在PDU、空调、PTC、DC/DC、油泵、汽泵、除霜、慢充等设备上。
该的产品为塑料直流油田链接器，量小，构造紧身，二级解锁码。可配三种线缆，有三种防误插键位，带直流油田互锁，有防小手指发生触电设计的，360°闭屏。1、电力的特点
■ 固定线电压：800V DC
■ 额定功率电压电流(运作周围环境工作温度30℃)：
20A (适用电缆线:2.5mm²)
25A(更换拖链电缆:4mm²)
40A(匹配高压电缆:6mm²)
■ 绝缘性电阻器：≥2000MΩ(状态)
■ 耐 压：2750V AC
2、其余叁数
■防防级别为：IP67
■条件日常温度：-40℃～+125℃
■拼接器芯数：两芯、三芯
■配线技术参数：2.5～6mm²通信电缆
■机械设备蓄电量：≥200次
3、原料及外壁加工处理
■外壳物料：锦纶(PA66/PBT)
■防火阻燃分类：UL94 V-0
■插针及插孔板材：紫铜
■外面加工处理：镀银/镀镍
■密封盖体：硅聚氨酯

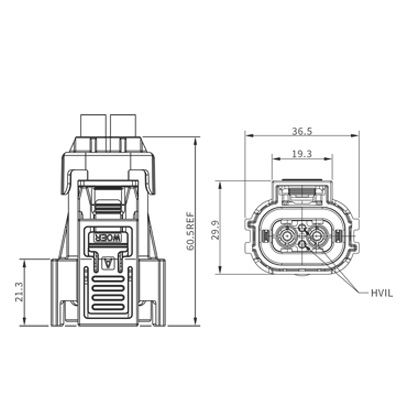

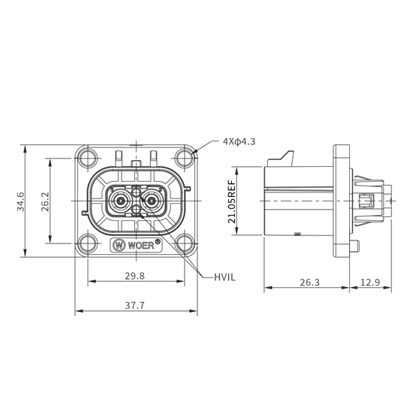

HV280两芯
| 序列号 | 购货规格 | 物料阐述 | 兼容性测试线材外形尺寸 |
| 1 | HV28062*H02 | 带直流电互锁联系器插头线/接2.5mm²屏避线 | 2.5mm²屏幕线 |
| 2 | HV28062*N02 | 不用髙压互锁联系器电源插座/接2.5mm²闭屏线 | 2.5mm²屏弊线 |
| 3 | HV28062*H04 | 带直流高压互锁接器插座/接4mm²禁掉线 | 4mm²屏幕线 |
| 4 | HV28062*N04 | 不加油田互锁联接器电源插头/接4mm²关闭线 | 4mm²关闭线 |
| 5 | HV28062*H06 | 带油田互锁拼接器插销/接6mm²关闭线 | 6mm²屏幕线 |
| 6 | HV28062*N06 | 没有高压力互锁相防水连接器插头线/接6mm²拦截线 | 6mm²屏弊线 |
| 7 | HV28002*H02 | 带高压变压器互锁连接方式器排插/接2.5mm²非屏幕线 | 2.5mm²非屏幕线 |
| 8 | HV28002*N02 | 没有直流电互锁连接方式器插排/接2.5mm²非屏蔽掉线 | 2.5mm²非关闭线 |
| 9 | HV28002*H04 | 带高压低压互锁衔接器排插/接4mm²非屏蔽掉线 | 4mm²非屏幕线 |
| 10 | HV28002*N04 | 不加高压低压互锁衔接器家用插座/接4mm²非关闭线 | 4mm²非手机屏蔽线 |
| 11 | HV28002*H06 | 带直流电互锁相连器电源插座/接6mm²非屏蔽掉线 | 6mm²非关闭线 |
| 12 | HV28002*N06 | 没有高电压互锁相接插件电源插座/接6mm²非禁掉线 | 6mm²非闭屏线 |
表明：“*”主要键位，有A、B、D这三种键位选购。

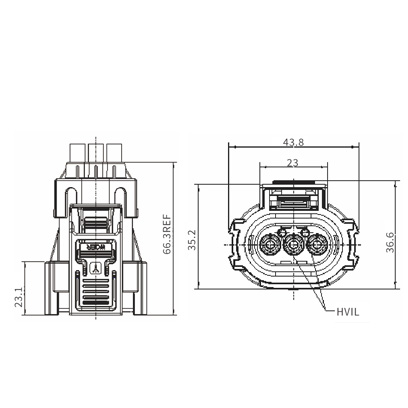

HV280三芯
| 项目编号 | 订购型號 | 车辆阐述 | 兼容性测试数据线样式 |
| 1 | HV28063*H02 | 带油田互锁相联接器插销/接2.5mm²禁掉线 | 2.5mm²屏蔽掉线 |
| 2 | HV28063*N02 | 不加直流高压互锁相连器插头线/接2.5mm²屏蔽了线 | 2.5mm²拦截线 |
| 3 | HV28063*H04 | 带直流高压互锁衔接器电源线插头/接4mm²手机屏蔽线 | 4mm²闭屏线 |
| 4 | HV28063*N04 | 没有高压电互锁进行射频连接器电源插座/接4mm²闭屏线 | 4mm²屏避线 |
| 5 | HV28063*H06S | 带直流电互锁链接器插孔/接6mm²拦截线 | 6mm²屏蔽了线 |
| 6 | HV28063*N06S | 不用直流高压互锁联接器插销/接6mm²闭屏线 | 6mm²关闭线 |
| 7 | HV28003*H02 | 带超高压互锁连到器插座面板/接2.5mm²非屏蔽掉线 | 2.5mm²非禁掉线 |
| 8 | HV28003*N02 | 没有直流高压互锁接器墙壁插座/接2.5mm²非关闭线 | 2.5mm²非禁掉线 |
| 9 | HV28003*H04 | 带髙压互锁对接器插座就多留几个/接4mm²非拦截线 | 4mm²非屏幕线 |
| 10 | HV28003*N04 | 不加进行高压互锁相连器插头/接4mm²非屏幕线 | 4mm²非闭屏线 |
| 11 | HV28003*H06 | 带高压电互锁联接器插板/接6mm²非屏弊线 | 6mm²非屏幕线 |
| 12 | HV28003*N06 | 不加压力互锁连入器电源插座/接6mm²非拦截线 | 6mm²非屏蔽掉线 |
HV280选型说明
| 技术参数就说明 | HV280 |
| 0 | 0-活套法兰盘按照墙壁插座(配插针) 6-电源线(配插孔) |
| 2 | 芯数：2-两芯 3-三芯 |
| A | 防误插键位：A-A键位 B-B键位 D-D键位 |
| H | 油田互锁：H-带油田互锁 N-不用油田互锁 |
| 02 | 02-兼容性测试2.5一平米电力电缆 04-兼容性测试4一平米电力电缆 06-兼容性测试6一平米电力电缆 |
| N | 仅限于插销 短缺：屏蔽掉了线 N:非屏蔽掉了线 只能插头 空岗：带确定柱 N:无确定柱 |
