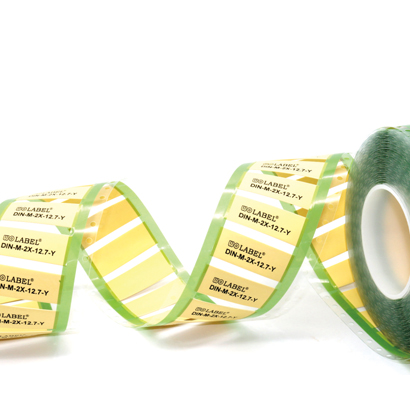

    DIN—无卤低烟热缩标识管

    应用领域：

    广泛性利用于航空航天、坦克、登陆艇等范围。 下载手册

    物料表述

    产品描述 产品参数 产品选型

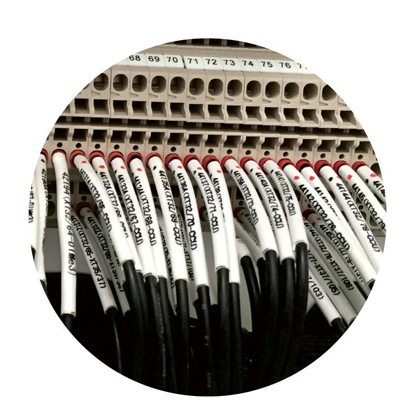

    专为铁路、地铁站和城轨高铁动车组的数据线标牌特殊化条件构思。防潮性、烟密度计算公式和烟度指标值等物理电气公司功效表现出色。好产品主耍特点是表现与动能系统软件的数据线机会标牌，广泛性用于民航、坦克、军舰等的领域。


    执行标准 ASTM D 2671；SAE-AS 81531；MIL-STD-202 method 215K；

    DIN5510-2

    推荐使用打印机 WO-III110-600（热转印）

    推荐使用碳带 WO-80500BK（热转印）


    l  热缩倍数：2:1，3:1

    l  起点缩紧室内温度：≥+85°C

    l  仍然紧缩温度表：≥+125°C

    l  使用的热度：–55°C~+125°C

    l  高坚硬、质轻、阻燃等级

    l  优质标准化：RoHS、IEC61249-2-21、欧洲共同体2002/72/EC、SS00259

    l  标样色：黄、白（某个样色可定制）




    耐热性

    统计指标

    校正策略

    拉伸强度

    ≥10.3MPa

    ISO 37

    断裂伸长率

    ≥200%

    ISO 37

    老化后拉伸强度

    ≥6.9MPa

    ISO 188，158℃×168h

    老化后断裂伸长率

    ≥100%

    ISO 188，158℃×168h

    轴向变化率

    2X:-10%～+1%,3X:-15%～+5%

    UL 224，200℃×3 min

    阻燃性

    S3级

    DIN 5510-2

    热冲击

    无裂纹，无滴落

    UL 224，225℃×4h

    冷弯柔性

    无裂纹

    UL 224，-55℃×1h

    吸水率

    ＜0.5%

    ASTM D 570

    击穿强度

    ≥19.7 kV/mm

    IEC 60243

    体积电阻率

    ≥1014Ω·cm

    IEC 60093


    M-2X（二倍一统厚度）型号规格表

    项目编号

    定货代碼

    供货尺寸mm

    全缩后尺寸mm

    直径

    压扁高度

    两层管厚

    全缩直径

    双层厚度

    1

    DIN-M-2X-1.6-

    2.00±0.20

    3.7±0.3

    0.48±0.10

    ≤0.79

    0.45±0.06

    2

    DIN-M-2X-2.4-

    2.79±0.20

    5.0±0.3

    0.48±0.10

    ≤1.18

    0.49±0.06

    3

    DIN-M-2X-3.2-

    3.64±0.23

    6.3±0.4

    0.48±0.10

    ≤1.59

    0.51±0.06

    4

    DIN-M-2X-4.8-

    5.26±0.25

    8.9±0.4

    0.49±0.10

    ≤2.36

    0.54±0.06

    5

    DIN-M-2X-6.4-

    6.92±0.28

    11.5±0.4

    0.50±0.10

    ≤3.18

    0.56±0.06

    6

    DIN-M-2X-9.5-

    10.2±0.32

    16.7±0.5

    0.51±0.11

    ≤4.75

    0.59±0.06

    7

    DIN-M-2X-12.7-

    13.5±0.36

    21.8±0.6

    0.52±0.11

    ≤6.35

    0.60±0.07

    8

    DIN-M-2X-19-

    20.1±0.40

    32.2±0.6

    0.53±0.11

    ≤9.53

    0.62±0.07

    9

    DIN-M-2X-25-

    26.7±0.45

    42.5±0.7

    0.55±0.12

    ≤12.7

    0.63±0.07

    10

    DIN-M-2X-38-

    39.8±0.51

    63.2±0.8

    0.57±0.12

    ≤19.1

    0.64±0.07

    11

    DIN-M-2X-51-

    53.0±0.56

    83.9±0.9

    0.58±0.13

    ≤25.4

    0.64±0.08

    12

    DIN-M-2X-76-

    79.4±0.56

    125.3±1.0

    0.59±0.13

    ≤38.1

    0.64±0.09



    M-3X（成倍一致性厚度）规格型号表

    数字序号

    备货编号

    供货尺寸mm

    全缩后尺寸mm

    內径

    压扁高度

    双层玻璃管厚

    全缩直径

    一层焊接钢管壁厚

    1

    DIN-M-3X-1.6-

    2.00±0.20

    3.7±0.3

    0.47±0.10

    ≤0.53

    0.52±0.06

    2

    DIN-M-3X-2.4-

    2.79±0.20

    5.0±0.3

    0.47±0.10

    ≤0.79

    0.57±0.06

    3

    DIN-M-3X-3.2-

    3.64±0.23

    6.3±0.4

    0.48±0.10

    ≤1.06

    0.61±0.06

    4

    DIN-M-3X-4.8-

    5.26±0.25

    8.9±0.4

    0.49±0.10

    ≤1.59

    0.67±0.06

    5

    DIN-M-3X-6.4-

    6.92±0.28

    11.5±0.4

    0.50±0.10

    ≤2.13

    0.71±0.06

    6

    DIN-M-3X-9.5-

    10.2±0.32

    16.7±0.5

    0.52±0.11

    ≤3.18

    0.77±0.06

    7

    DIN-M-3X-12.7-

    13.5±0.36

    21.8±0.6

    0.53±0.11

    ≤4.23

    0.80±0.07

    8

    DIN-M-3X-19-

    20.1±0.40

    32.2±0.6

    0.55±0.11

    ≤6.35

    0.84±0.07

    9

    DIN-M-3X-25-

    26.7±0.45

    42.5±0.7

    0.56±0.12

    ≤8.47

    0.86±0.07

    10

    DIN-M-3X-38-

    39.8±0.51

    63.2±0.8

    0.57±0.12

    ≤12.9

    0.89±0.07

    11

    DIN-M-3X-51-

    53.0±0.56

    83.9±0.9

    0.57±0.13

    ≤17.2

    0.90±0.08

    12

    DIN-M-3X-76-

    79.4±0.56

    125.3±1.0

    0.57±0.13

    ≤25.8

    0.92±0.09
