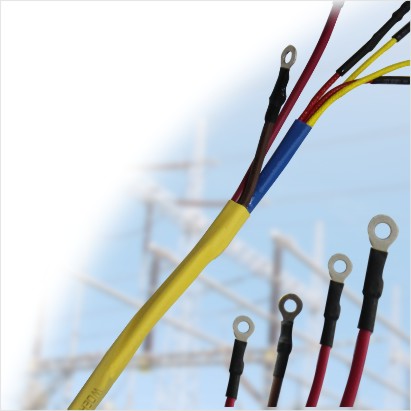

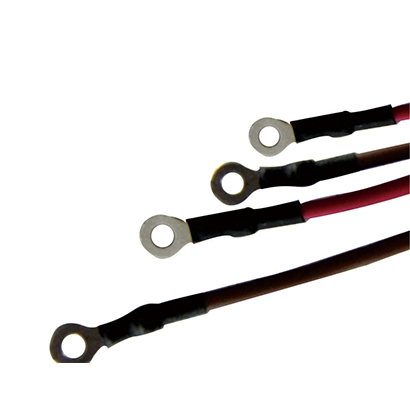

双壁管由绵软阻燃材料材料聚烯烃和热溶胶单层定义，最外层聚烯烃绵软、阻燃材料材料、超低温膨胀，外膜热溶胶能缓冲器机械化应变力和密封带胶盖性强。关键功能模块是密封带胶盖防潮、防水、防腐涂料、防漏气。关键使用于电子元器件设施设备的家装线路接入、新汽车整车电子线束、家家装电整车电子线束、家装线路电揽结点处、五金输水管线、家装线路电揽补洞、潜抽水泵接线方法等还要密封带胶盖的场所。
l 热缩系数：2:1
l 起至收拢温湿度：≥+70℃
l 彻底拉伸温度表：≥+125℃
l 安全使用温度表：-45℃~+125℃
l 光滑、内层阻然
l 环保型要求：RoHS
l 标淮彩色搭配：黑（所有彩色搭配可订作）
表层系统标准 | ||
特性 | 目标 | 试验台方式方法 |
剪切构造 | ≥10.4 MPa | ASTM D 2671 |
碎裂受力率 | ≥200% | ASTM D 2671 |
脱落后难度 | ≥7.3 MPa | 158℃×168h |
腐蚀后开裂长度率 | ≥100% | 158℃×168h |
支承变动率 | -8%~+8% | ASTM D 2671 |
无卤性 | 根据 | ASTM D 2671 B 法 |
损坏硬度 | ≥15kV/mm | IEC 60243 |
大小电阻功率率 | ≥1014 Ω·cm | IEC 60093 |
热熔胶胶技术工艺依据 | ||
效能 | 质量指标 | 耐压做法 |
泡软点 | 95±5℃ | ASTM E 28 |
储水率 | ＜0.2% | ASTM D 570 |
剥离技术硬度（PE） | ≥120N/25mm | ASTM D 1000 |
脱离效果（Al） | ≥80N/25mm | ASTM D 1000 |
样式 | 交货內径 (mm) | 全缩后尺寸 (mm) | 原则进行包装 米/盘，米/根 | |||
英制 | 公制 | 公称直径 | 总管厚 | 胶层焊接钢管壁厚 | ||
1/16 | Φ1.6 | ≥1.6 | ≤0.8 | 0.60±0.30 | 0.30±0.20 | 200 |
3/32 | Φ2.4 | ≥2.4 | ≤1.2 | 0.70±0.30 | 0.35±0.20 | 200 |
1/8 | Φ3.2 | ≥3.2 | ≤1.6 | 0.70±0.30 | 0.35±0.20 | 200 |
3/16 | Φ4.8 | ≥4.8 | ≤2.4 | 0.80±0.30 | 0.40±0.20 | 100 |
1/4 | Φ6.4 | ≥6.4 | ≤3.2 | 0.80±0.30 | 0.40±0.20 | 100 |
5/16 | Φ7.9 | ≥7.9 | ≤3.9 | 0.90±0.30 | 0.45±0.20 | 100 |
3/8 | Φ9.5 | ≥9.5 | ≤4.8 | 0.90±0.30 | 0.45±0.20 | 50 |
1/2 | Φ12.7 | ≥12.7 | ≤6.4 | 0.95±0.40 | 0.45±0.20 | 1.22 |
5/8 | Φ15.9 | ≥15.9 | ≤7.9 | 0.95±0.40 | 0.45±0.20 | 1.22 |
3/4 | Φ19.1 | ≥19.1 | ≤9.5 | 1.00±0.40 | 0.45±0.20 | 1.22 |
1 | Φ25.4 | ≥25.4 | ≤12.7 | 1.10±0.40 | 0.50±0.20 | 1.22 |
1-1/4 | Φ31.8 | ≥31.8 | ≤15.0 | 1.15±0.40 | 0.50±0.20 | 1.22 |
