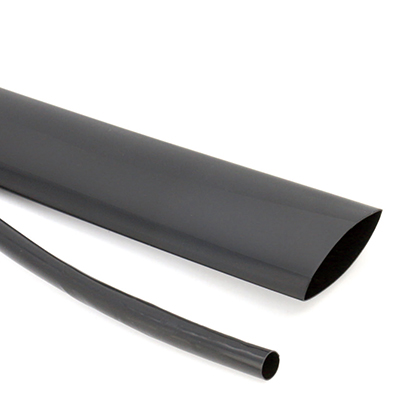

无卤非耐油薄型热缩管由辐射危害热塑聚烯烃资料购成，物理电子设备商务耐腐蚀性出色，薄型厚度的优点更最适合对小型电子设备电子元件做出确保措施，厂品享有地温缩水，无卤干净优点，其主要使用在电子线束确保措施、连入件的电绝缘性、焊点金属防腐材料防腐材料、机械性个人防护等。
食品共同点：
l 审理标：UL224，CAN/CSA C22.2 NO198.1-99
l 热缩倍数：2:1
l 起至膨胀温度因素：≥+70℃
l 全收宿温暖：≥+105℃
l 实用温度因素：-55℃~+105℃
l 无卤、低烟、且无毒、软
l 节能规范：RoHS、IPC/JEDEC-J-STD-709、H类村料
l 细则红字体颜色：黑、白、红、黄、绿、蓝等十二种香港国际细则红字体颜色
功能 | 评价指标 | 做实验的时候方式 |
延展程度 | ≥10.4 MPa | ASTM D 2671 |
损伤拉伸应变率 | ≥200% | ASTM D 2671 |
轴径变化规律率 | -5%~+5% | ASTM D 2671 |
耐电压降(额定容量直流电压300V) | 1500 V，1min 不电压击穿 | UL224 |
球体积热敏电阻率 | ≥1014 Ω·cm | IEC 60093 |
规格型号 | 供货合同內径 (mm) | 全缩后大小 (mm) | 规范标准标签印刷 米/盘 | 适用性空间 (mm) | |
內径 | 管壁 | ||||
Φ0.6CB | 0.90±0.20 | ≤0.40 | 0.20±0.10 | 200 | 0.5~0.7 |
Φ0.8CB | 1.10±0.20 | ≤0.50 | 0.20±0.10 | 200 | 0.6~0.9 |
Φ1.0CB | 1.40±0.20 | ≤0.65 | 0.20±0.10 | 200 | 0.85~1.1 |
Φ1.5CB | 1.90±0.20 | ≤0.85 | 0.20±0.10 | 200 | 1.0~1.5 |
Φ2.0CB | 2.40±0.20 | ≤1.00 | 0.22±0.10 | 200 | 1.3~2.0 |
Φ2.5CB | 2.90±0.20 | ≤1.30 | 0.25±0.10 | 200 | 1.5~2.5 |
Φ3.0CB | 3.40±0.20 | ≤1.50 | 0.28±0.10 | 200 | 1.8~3.0 |
Φ3.5CB | 3.90±0.20 | ≤1.80 | 0.28±0.10 | 200 | 2.0~3.5 |
Φ4.0CB | 4.40±0.20 | ≤2.00 | 0.30±0.10 | 100 | 2.3~4.0 |
Φ4.5CB | 4.90±0.20 | ≤2.30 | 0.30±0.10 | 100 | 2.5~4.5 |
Φ5.0CB | 5.50±0.20 | ≤2.50 | 0.32±0.10 | 100 | 3.0~5.0 |
Φ6.0CB | 6.50±0.20 | ≤3.00 | 0.32±0.10 | 100 | 3.5~5.5 |
Φ7CB | 7.50±0.30 | ≤3.50 | 0.32±0.10 | 200 | 4.0~6.5 |
Φ8CB | 8.50±0.30 | ≤4.00 | 0.32±0.10 | 200 | 4.5~7.5 |
Φ9CB | 9.50±0.30 | ≤4.50 | 0.35±0.10 | 200 | 5.0~8.5 |
Φ10CB | 10.50±0.30 | ≤5.00 | 0.35±0.10 | 200 | 5.5~9.5 |
Φ11CB | 11.50±0.30 | ≤5.50 | 0.40±0.10 | 200 | 6.0~10.5 |
Φ12CB | 12.50±0.30 | ≤6.00 | 0.40±0.10 | 200 | 6.5~11.5 |
Φ13CB | 13.50±0.30 | ≤6.50 | 0.40±0.10 | 200 | 7.0~12.5 |
Φ14CB | 14.50±0.30 | ≤7.00 | 0.40±0.10 | 200 | 7.5~13.5 |
Φ15CB | 15.50±0.40 | ≤7.50 | 0.40±0.10 | 200 | 8.0~14.5 |
Φ16CB | 16.50±0.40 | ≤8.00 | 0.40±0.10 | 200 | 8.5~15.5 |
Φ17CB | 17.50±0.40 | ≤8.50 | 0.40±0.10 | 200 | 9.0~16.5 |
Φ18CB | 18.50±0.40 | ≤9.00 | 0.42±0.10 | 200 | 10.0~17.5 |
Φ20CB | 20.50±0.50 | ≤10.0 | 0.45±0.10 | 200 | 11.0~18.5 |
Φ22CB | 22.50±0.50 | ≤11.0 | 0.45±0.10 | 200 | 12.5~20.5 |
Φ25CB | 25.50±0.50 | ≤12.5 | 0.45±0.10 | 100 | 14.0~22.5 |
注：各种要求可订做。
