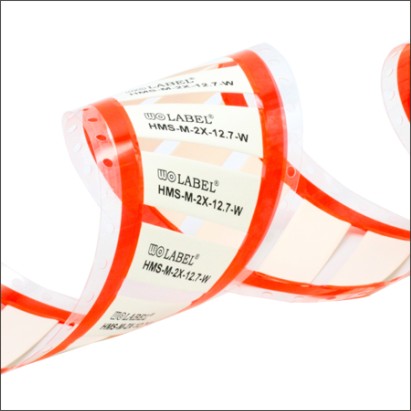

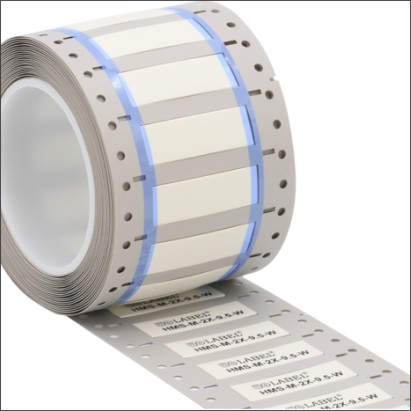

专为太久在耐高温、触油区域的线览永久性识别而设计的概念。HMS识别管兼有优等的耐溶液性，可应运于有机肥料溶液、传统然油、湿润油等极端天气区域，为同线览能提供优等的电绝缘性庇护和防机器冲洗庇护，是飞机维修、道轨、房屋配制的梦想线览识别新产品。
l 热缩功率：3:1
l 起至缩水体温：≥+85°C
l 截然缩紧工作温度：≥+135°C
l 利用水温：-55°C~+135°C
l 抗太阳光的红外光线线、丁晴橡胶、难燃
l 节能环保规格：RoHS
l 标准化色调：黄、白（其他的色调可订作）
效能 | 指标图 | 应力测试方法步骤 |
剪切強度 | ≥13.8 MPa | ISO 37 |
断生长率 | ≥200% | ISO 37 |
锈蚀后弯曲抗弯强度 | ≥11.1 MPa | ISO 188(175℃×168h) |
衰老后断了生长率 | ≥100% | ISO 188(175℃×168h) |
支承变迁率 | 2X:-10%~+1%，3X:-15%~+5% | UL224(200℃×3 min) |
防火等级性 | VW-1 | UL224 |
热碰撞 | 无裂缝，无滴落 | UL224(250℃×4h) |
冷弯韧性 | 无刮痕 | UL224(-55℃×1h) |
吸潮率 | ＜0.5% | ASTM D 570 |
热击穿难度 | ≥19.7 MV/m | IEC 60243 |
密度电阻值率 | ≥1014 Ω·cm | IEC 60093 |
序号顺序 | 定购代碼 | 供货周期长宽高 (mm) | 全缩后尺寸大小 (mm) | |||
公称直径 | 压扁宽 | 加厚厚度 | 全缩直径 | 三层焊接钢管壁厚 | ||
1 | HMS-M-3X-1.6- | 2.00±0.20 | 3.7±0.3 | 0.47±0.10 | ≤0.53 | 0.52±0.06 |
2 | HMS-M-3X-2.4- | 2.79±0.20 | 5.0±0.3 | 0.47±0.10 | ≤0.79 | 0.57±0.06 |
3 | HMS-M-3X-3.2- | 3.64±0.23 | 6.3±0.4 | 0.48±0.10 | ≤1.06 | 0.61±0.06 |
4 | HMS-M-3X-4.8- | 5.26±0.25 | 8.9±0.4 | 0.49±0.10 | ≤1.59 | 0.67±0.06 |
5 | HMS-M-3X-6.4- | 6.92±0.28 | 11.5±0.4 | 0.50±0.10 | ≤2.13 | 0.71±0.06 |
6 | HMS-M-3X-9.5- | 10.2±0.32 | 16.7±0.5 | 0.52±0.11 | ≤3.18 | 0.77±0.06 |
7 | HMS-M-3X-12.7- | 13.5±0.36 | 21.8±0.6 | 0.53±0.11 | ≤4.23 | 0.80±0.07 |
8 | HMS-M-3X-19- | 20.1±0.40 | 32.2±0.6 | 0.55±0.11 | ≤6.35 | 0.84±0.07 |
9 | HMS-M-3X-25- | 26.7±0.45 | 42.5±0.7 | 0.56±0.12 | ≤8.47 | 0.86±0.07 |
10 | HMS-M-3X-38- | 39.8±0.51 | 63.2±0.8 | 0.57±0.12 | ≤12.9 | 0.89±0.07 |
11 | HMS-M-3X-51- | 53.0±0.56 | 83.9±0.9 | 0.57±0.10 | ≤17.2 | 0.90±0.08 |
12 | HMS-M-3X-76- | 79.4±0.56 | 125.3±1.0 | 0.57±0.13 | ≤25.8 | 0.92±0.09 |
